Ten artykuł stanowi kompleksowe opracowanie tematu mapy do celów projektowych – od jej znaczenia w procesie inwestycyjnym, przez wymagania formalne i prawne, aż po praktyczne aspekty jej przygotowania i wykorzystania. Został przygotowany jako samodzielne źródło wiedzy, które porządkuje wszystkie kluczowe informacje związane z tym dokumentem.
Celem kompendium jest wyjaśnienie:
- czym w istocie jest mapa do celów projektowych w świetle obowiązujących przepisów
- jaką pełni funkcję w procesie projektowania i realizacji inwestycji
- jakie wymagania musi spełniać, aby mogła zostać wykorzystana przez projektanta i zaakceptowana w dalszych procedurach administracyjnych
- jakie problemy i ryzyka mogą pojawić się na etapie jej opracowania oraz jak je rozpoznać
Artykuł jest skierowany w szczególności do:
- inwestorów indywidualnych planujących budowę domu
- inwestorów realizujących obiekty usługowe, przemysłowe lub instalacje OZE
- projektantów i architektów korzystających z map do celów projektowych
- osób, które chcą świadomie przygotować się do procesu inwestycyjnego, rozumiejąc rolę dokumentacji geodezyjnej
Zakres opracowania obejmuje zarówno część techniczną, jak i część formalno-prawną, z uwzględnieniem obowiązujących aktów prawnych, standardów technicznych oraz praktyki stosowanej w procesie przygotowania dokumentacji projektowej. W dalszych częściach artykułu poszczególne zagadnienia omawiane są szczegółowo i niezależnie, tak aby możliwe było korzystanie z nich także wybiórczo – w zależności od etapu inwestycji lub potrzeb czytelnika.
Spis treści
- Definicja i rola mapy
- Podstawy prawne
- Kiedy mapa jest wymagana
- Aktualność mapy
- Zakres treści mapy
- Wymogi formalne
- Forma przekazania mapy
- Procedura wykonania
- Role i odpowiedzialność
- Lista kontrolna inwestora
- Czas realizacji
- Cena mapy
- Problemy i sytuacje sporne
- Najczęstsze pytania (FAQ)
- Uwarunkowania lokalne (Trójmiasto)
- Podsumowanie
Definicja i rola mapy do celów projektowych w procesie inwestycyjnym
Mapa do celów projektowych jest podstawowym opracowaniem geodezyjnym, które stanowi punkt wyjścia do dalszych prac projektowych oraz formalno-administracyjnych w procesie inwestycyjnym. Jej rola nie ogranicza się wyłącznie do przedstawienia sytuacji terenowej – dokument ten pełni funkcję referencyjnej bazy danych przestrzennych, na której opiera się cały projekt zagospodarowania terenu.
W praktyce mapa do celów projektowych jest pierwszym dokumentem technicznym, który integruje:
- dane ewidencyjne dotyczące nieruchomości
- informacje o istniejącym zagospodarowaniu terenu
- elementy infrastruktury technicznej
- ukształtowanie powierzchni terenu
- wyniki aktualnych pomiarów geodezyjnych
Na jej podstawie projektant podejmuje kluczowe decyzje dotyczące lokalizacji obiektu, przebiegu przyłączy, układu komunikacyjnego czy relacji inwestycji z otoczeniem. Oznacza to, że każdy błąd, nieścisłość lub brak danych na etapie mapy może skutkować koniecznością korekt projektu, opóźnieniami w procedurach administracyjnych lub dodatkowymi kosztami na dalszym etapie inwestycji.
W procesie inwestycyjnym mapa do celów projektowych pełni również funkcję łącznika pomiędzy stanem faktycznym w terenie a dokumentacją urzędową. Z jednej strony odwzorowuje rzeczywiste warunki terenowe, z drugiej – musi pozostawać zgodna z danymi zawartymi w państwowym zasobie geodezyjnym i kartograficznym. To właśnie ta dwoista rola odróżnia mapę do celów projektowych od innych opracowań kartograficznych wykorzystywanych w obrocie nieruchomościami.
Z punktu widzenia organów administracji architektoniczno-budowlanej mapa do celów projektowych stanowi element formalny projektu zagospodarowania terenu, który podlega ocenie pod kątem kompletności, aktualności oraz zgodności z obowiązującymi przepisami. Jej poprawność ma więc bezpośredni wpływ na sprawność postępowań administracyjnych związanych z uzyskaniem pozwolenia na budowę lub przyjęciem zgłoszenia robót.
Podstawy prawne – akty i wymagania, na których opiera się mapa do celów projektowych
Mapa do celów projektowych nie jest dokumentem umownym ani „techniczną pomocą” sporządzaną według dowolnych zasad. Jej forma, zakres oraz sposób opracowania wynikają bezpośrednio z obowiązujących przepisów prawa, a w szczególności z regulacji dotyczących geodezji, kartografii oraz procesu projektowo-budowlanego.
Podstawy prawne mapy do celów projektowych należy rozpatrywać łącznie, ponieważ każdy z aktów prawnych reguluje inny aspekt jej powstania i wykorzystania. Dopiero ich wspólne zastosowanie określa, jak mapa powinna wyglądać, kto może ją sporządzić oraz w jakim celu może być użyta.
Prawo geodezyjne i kartograficzne – rola mapy i obowiązki geodety
Fundamentalnym aktem prawnym regulującym wykonywanie map do celów projektowych jest ustawa – Prawo geodezyjne i kartograficzne. To właśnie ona określa, że opracowania geodezyjne wykorzystywane w procesach inwestycyjnych muszą być wykonywane przez osoby posiadające odpowiednie uprawnienia zawodowe oraz w oparciu o dane zgromadzone w państwowym zasobie geodezyjnym i kartograficznym.
Z punktu widzenia mapy do celów projektowych ustawa ta wprowadza m.in. obowiązek:
- zgłoszenia prac geodezyjnych przed rozpoczęciem pomiarów
- wykorzystania aktualnych danych zasobu jako punktu odniesienia
- przekazania wyników prac do weryfikacji i przyjęcia do zasobu
Oznacza to, że mapa do celów projektowych nie może powstać w oderwaniu od systemu ewidencyjno-urzędowego. Każde jej opracowanie jest elementem oficjalnego obiegu dokumentacji geodezyjnej, a jej poprawność podlega kontroli administracyjnej.
Standardy techniczne – wymagania dotyczące treści i dokładności mapy
Szczegółowe wymagania techniczne dotyczące sposobu wykonywania map do celów projektowych wynikają z rozporządzeń określających standardy techniczne wykonywania pomiarów geodezyjnych oraz opracowywania wyników tych pomiarów.
Regulacje te precyzują m.in.:
- jakie elementy muszą zostać ujęte na mapie
- w jakim zakresie należy wykonać pomiary terenowe
- jakie dokładności są wymagane dla poszczególnych obiektów
- w jaki sposób należy opracować mapę w postaci analogowej i cyfrowej
W praktyce oznacza to, że mapa do celów projektowych nie jest „dowolnym rysunkiem sytuacyjnym”, lecz ściśle zdefiniowanym opracowaniem technicznym, którego treść i forma muszą odpowiadać obowiązującym standardom. Odstępstwa od tych zasad mogą skutkować odrzuceniem mapy na etapie weryfikacji lub jej zakwestionowaniem w dalszych procedurach projektowych.
Mapa do celów projektowych a projekt budowlany
Znaczenie mapy do celów projektowych wynika również z przepisów regulujących proces projektowo-budowlany. Mapa ta stanowi podkład do sporządzenia projektu zagospodarowania terenu, który jest integralną częścią projektu budowlanego.
W tym kontekście mapa do celów projektowych:
- musi odzwierciedlać aktualny stan terenu
- stanowi punkt odniesienia dla lokalizacji projektowanych obiektów
- jest analizowana przez organy administracji pod kątem zgodności z przepisami i dokumentami planistycznymi
Brak aktualnej lub nieprawidłowo wykonanej mapy może skutkować koniecznością uzupełnienia dokumentacji projektowej lub wstrzymaniem dalszego postępowania administracyjnego.
Współzależność przepisów – dlaczego nie można ich rozpatrywać osobno
W praktyce mapa do celów projektowych funkcjonuje na styku prawa geodezyjnego, standardów technicznych oraz przepisów budowlanych. Każdy z tych obszarów wpływa na inny etap jej powstawania i wykorzystania:
- prawo geodezyjne reguluje kto i na jakich zasadach wykonuje mapę
- standardy techniczne określają jak mapa ma być opracowana
- przepisy budowlane wskazują w jakim celu mapa jest wykorzystywana
Dopiero spełnienie wszystkich tych wymagań sprawia, że mapa do celów projektowych może pełnić swoją funkcję jako oficjalny i wiarygodny dokument w procesie inwestycyjnym.
Kiedy mapa do celów projektowych jest wymagana, a kiedy tylko zalecana?
Wymóg sporządzenia mapy do celów projektowych wynika nie z jednej konkretnej decyzji urzędowej, lecz z jej roli w procesie projektowo-budowlanym. W praktyce oznacza to, że mapa ta jest obowiązkowa zawsze wtedy, gdy dla planowanej inwestycji wymagane jest sporządzenie projektu zagospodarowania terenu.
Z formalnego punktu widzenia mapa do celów projektowych jest wymagana w szczególności w przypadku inwestycji, które:
- podlegają procedurze uzyskania pozwolenia na budowę
- realizowane są na podstawie zgłoszenia robót wymagającego projektu
- wymagają uzgodnień branżowych dotyczących infrastruktury technicznej
- ingerują w istniejące zagospodarowanie terenu lub jego uzbrojenie
W takich przypadkach brak aktualnej mapy do celów projektowych uniemożliwia prawidłowe opracowanie dokumentacji projektowej i stanowi formalną przeszkodę w dalszym procedowaniu inwestycji.
Inwestycje, dla których mapa do celów projektowych jest obligatoryjna
W praktyce mapa do celów projektowych jest niezbędna m.in. przy:
- budowie budynków mieszkalnych jednorodzinnych i wielorodzinnych
- realizacji obiektów usługowych i przemysłowych
- rozbudowie, nadbudowie lub przebudowie istniejących obiektów
- budowie infrastruktury technicznej i przyłączy

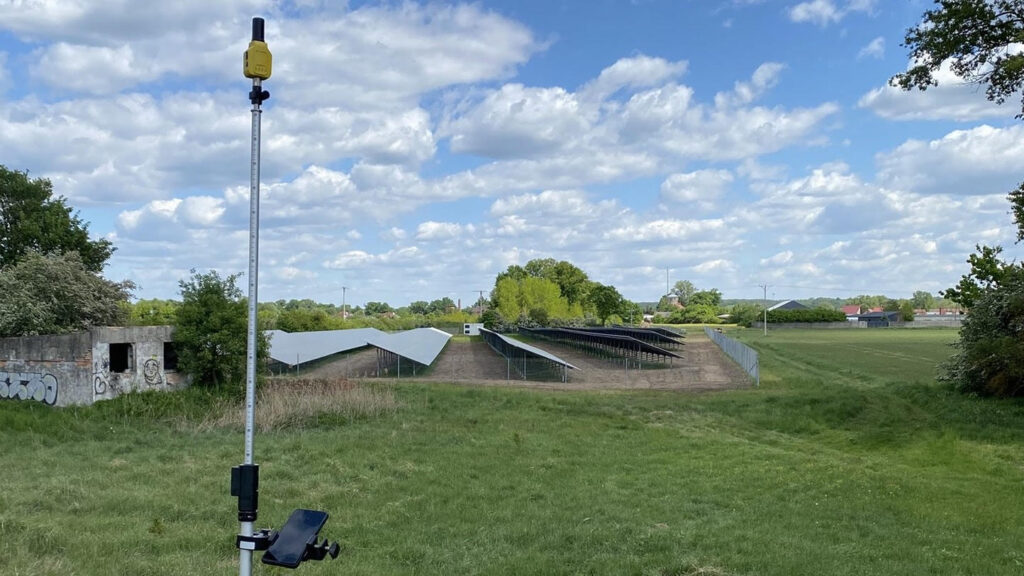

- realizacji instalacji odnawialnych źródeł energii (np. farm fotowoltaicznych)
W każdym z powyższych przypadków mapa do celów projektowych stanowi podstawowy materiał wejściowy dla projektanta, bez którego nie jest możliwe prawidłowe zaprojektowanie zagospodarowania terenu ani spełnienie wymagań formalnych stawianych dokumentacji projektowej.
Przypadki, w których mapa do celów projektowych bywa traktowana jako „zalecana”
Istnieją sytuacje, w których przepisy nie wskazują wprost obowiązku sporządzenia mapy do celów projektowych, jednak jej wykonanie jest praktycznie niezbędne z punktu widzenia bezpieczeństwa i poprawności inwestycji.
Dotyczy to w szczególności:
- niewielkich robót budowlanych realizowanych na podstawie uproszczonego zgłoszenia
- inwestycji prowadzonych na terenach o skomplikowanym uzbrojeniu
- działek o niejednoznacznym stanie prawnym lub granicznym
- terenów, na których od ostatnich pomiarów mogły nastąpić istotne zmiany
W takich przypadkach mapa do celów projektowych pełni funkcję narzędzia minimalizującego ryzyko, pozwalając projektantowi i inwestorowi oprzeć się na aktualnych, zweryfikowanych danych zamiast na materiałach archiwalnych o niepewnej aktualności.
Dlaczego „brak obowiązku” nie oznacza „braku potrzeby”?
W praktyce inwestycyjnej często spotyka się przekonanie, że skoro przepisy nie nakładają jednoznacznego obowiązku wykonania mapy do celów projektowych, to można ją pominąć. Takie podejście bywa jednak źródłem problemów na późniejszych etapach inwestycji.
Brak aktualnej mapy może skutkować:
- błędnym usytuowaniem projektowanych obiektów
- kolizjami z istniejącą infrastrukturą
- koniecznością wprowadzania zmian do projektu
- opóźnieniami w procedurach administracyjnych
Z tego względu mapa do celów projektowych jest w wielu przypadkach nie tylko dokumentem wymaganym formalnie, lecz także elementem dobrej praktyki projektowej, który pozwala uniknąć kosztownych korekt i nieporozumień.
Nie wiesz, czy Twoja inwestycja wymaga mapy?
Więcej przeczytasz tutaj!
Aktualność mapy do celów projektowych – co to oznacza w praktyce i kiedy należy ją wykonać ponownie
W kontekście mapy do celów projektowych pojęcie „aktualności” ma znacznie większe znaczenie niż formalna data jej sporządzenia. Przepisy nie określają sztywnego terminu ważności mapy, jednak jej wykorzystanie w procesie projektowym jest dopuszczalne wyłącznie wtedy, gdy odzwierciedla ona rzeczywisty stan terenu na moment opracowywania projektu.
Oznacza to, że mapa do celów projektowych może utracić swoją aktualność niezależnie od tego, kiedy została wykonana, jeżeli w międzyczasie doszło do zmian w terenie lub w danych ewidencyjnych.
Aktualność a „ważność” mapy – istotna różnica pojęciowa
W praktyce inwestycyjnej pojęcia „aktualna mapa” i „ważna mapa” bywają stosowane zamiennie, choć w sensie formalnym nie oznaczają tego samego.
Mapa do celów projektowych:
- nie posiada określonego w przepisach terminu ważności
- może być wykorzystywana tak długo, jak długo pozostaje zgodna ze stanem faktycznym i danymi urzędowymi
Kluczowe znaczenie ma więc zgodność mapy z aktualnym stanem zagospodarowania terenu, a nie sam fakt jej sporządzenia w określonym roku czy miesiącu.
Jakie zmiany powodują utratę aktualności mapy?
Do najczęstszych sytuacji, w których mapa do celów projektowych przestaje być aktualna, należą:
- wykonanie nowych przyłączy lub sieci uzbrojenia terenu
- zmiany w przebiegu granic działki lub ich ustalenie na nowo
- realizacja nowych obiektów budowlanych w otoczeniu inwestycji
- istotne zmiany ukształtowania terenu
- aktualizacja danych w państwowym zasobie geodezyjnym, która ujawnia rozbieżności z mapą
Wystąpienie choćby jednej z powyższych okoliczności może spowodować, że mapa nie będzie mogła zostać zaakceptowana przez projektanta lub organ administracyjny.
Kiedy wykonanie nowej mapy jest konieczne?
Wykonanie nowej mapy do celów projektowych jest konieczne w szczególności wtedy, gdy:
- planowana inwestycja znacząco różni się od tej, dla której mapa była pierwotnie sporządzona
- od momentu wykonania mapy upłynął dłuższy czas, a teren uległ zmianom
- projektant lub organ administracyjny zakwestionuje aktualność posiadanych danych
- mapa nie została przyjęta do państwowego zasobu geodezyjnego
W takich sytuacjach próby wykorzystania „starej” mapy prowadzą najczęściej do opóźnień i konieczności powtórzenia części procedur, zamiast do realnych oszczędności.
Aktualizacja mapy a wykonanie nowego opracowania
W praktyce geodezyjnej spotyka się zarówno przypadki aktualizacji istniejącej mapy, jak i konieczność sporządzenia nowego opracowania od podstaw.
Wybór właściwego rozwiązania zależy od:
- zakresu zmian w terenie
- stopnia rozbieżności danych
- możliwości wykorzystania wcześniejszych pomiarów
Każdorazowo decyzja ta powinna być podejmowana indywidualnie, po analizie konkretnego przypadku. Próby automatycznego „odświeżania” mapy bez rzetelnej oceny jej przydatności mogą prowadzić do błędów projektowych.
To warto przeczytać

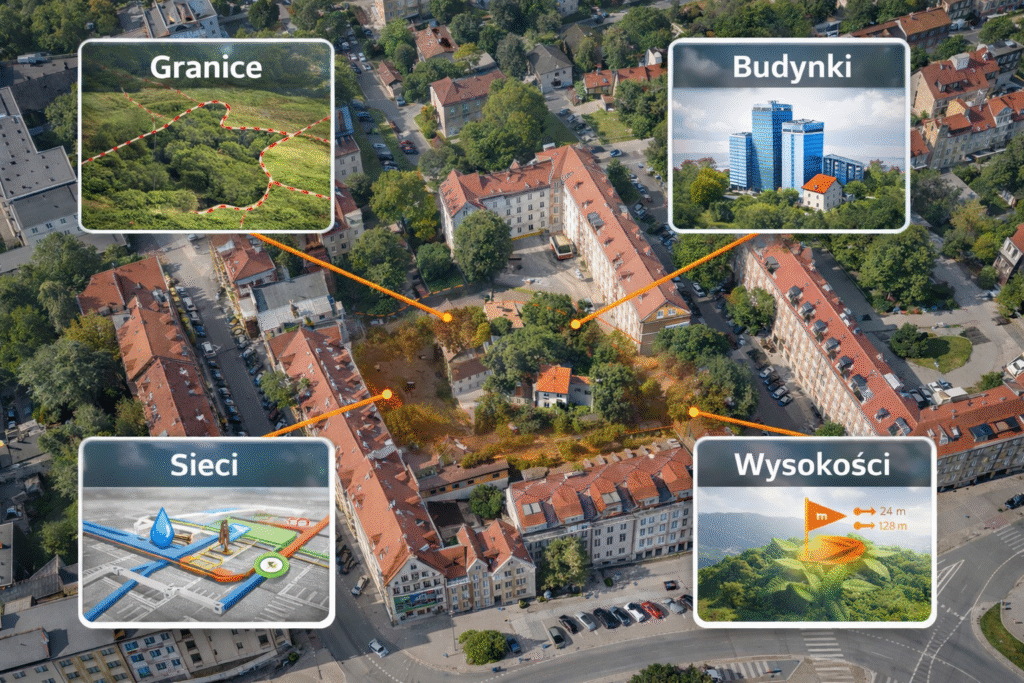

Co dokładnie musi zawierać mapa do celów projektowych?
Zakres treści mapy do celów projektowych nie jest kwestią uznaniową ani zależną wyłącznie od potrzeb projektanta. Wynika on z obowiązujących standardów technicznych oraz z funkcji, jaką mapa pełni w procesie projektowym i administracyjnym. Jej zadaniem jest przedstawienie kompletnego i aktualnego obrazu terenu, umożliwiającego bezpieczne i jednoznaczne zaprojektowanie inwestycji.
Mapa do celów projektowych musi zawierać wszystkie elementy, które mogą mieć wpływ na:
- lokalizację projektowanego obiektu
- przebieg infrastruktury technicznej
- relacje inwestycji z otoczeniem
- ocenę zgodności projektu z przepisami i dokumentami planistycznymi
Zakres treści mapy – elementy sytuacyjne i infrastrukturalne
Podstawową część mapy do celów projektowych stanowią elementy sytuacyjne, które odwzorowują istniejące zagospodarowanie terenu.
Obejmują one w szczególności:
- granice działek ewidencyjnych
- istniejące budynki i obiekty budowlane
- elementy zagospodarowania terenu (ogrodzenia, drogi, place, chodniki)
- sieci uzbrojenia terenu wraz z urządzeniami towarzyszącymi
- elementy infrastruktury technicznej widoczne w terenie
Ujęcie tych elementów ma kluczowe znaczenie dla prawidłowego zaprojektowania nowej zabudowy oraz uniknięcia kolizji z istniejącą infrastrukturą. Brak lub nieprawidłowe przedstawienie któregokolwiek z nich może prowadzić do konieczności zmian projektowych lub dodatkowych uzgodnień.
Ukształtowanie terenu i dane wysokościowe
Mapa do celów projektowych powinna również zawierać informacje dotyczące rzeźby terenu, w tym:
- rzędne wysokościowe
- warstwice lub inne elementy przedstawiające ukształtowanie terenu
- charakterystyczne punkty wysokościowe
Dane te pozwalają projektantowi ocenić warunki posadowienia obiektu, zaprojektować odwodnienie terenu oraz dostosować inwestycję do istniejących spadków i różnic wysokości. W wielu przypadkach to właśnie informacje wysokościowe decydują o konieczności wprowadzenia zmian projektowych już na wczesnym etapie.
Obszar opracowania – dlaczego mapa często wykracza poza granice działki?
Częstym źródłem nieporozumień jest przekonanie, że mapa do celów projektowych powinna obejmować wyłącznie teren działki inwestora. W rzeczywistości zakres opracowania często wykracza poza jej granice, obejmując również obszary sąsiednie.
Wynika to z potrzeby:
- pokazania powiązań inwestycji z istniejącą infrastrukturą
- przedstawienia dojazdów i dostępu do drogi publicznej
- uwzględnienia obiektów i sieci znajdujących się w bezpośrednim otoczeniu
Zakres ten jest każdorazowo dobierany w sposób umożliwiający prawidłową ocenę oddziaływania inwestycji na otoczenie oraz spełnienie wymagań projektowych i formalnych.
Spójność danych terenowych i zasobowych
Jednym z kluczowych wymagań stawianych mapie do celów projektowych jest spójność danych pozyskanych w terenie z informacjami pochodzącymi z państwowego zasobu geodezyjnego i kartograficznego. Mapa nie może opierać się wyłącznie na pomiarach terenowych ani wyłącznie na danych archiwalnych.
Rolą geodety jest:
- identyfikacja ewentualnych rozbieżności
- ich wyjaśnienie i korekta w ramach obowiązujących procedur
- opracowanie mapy w sposób zapewniający jej zgodność z aktualnym stanem prawnym i faktycznym
To właśnie na tym etapie ujawniają się najczęściej problemy, które – jeśli nie zostaną rozwiązane – mogą skutkować opóźnieniami na dalszym etapie inwestycji.
Wymogi formalne mapy + przyjęcie do zasobu
Mapa do celów projektowych, aby mogła zostać wykorzystana w procesie projektowym i administracyjnym, musi spełniać nie tylko wymagania merytoryczne, lecz także określone wymogi formalne. To właśnie one decydują o tym, czy opracowanie ma status oficjalnego dokumentu geodezyjnego, czy jedynie materiału roboczego pozbawionego mocy formalnej.
Spełnienie wymogów formalnych jest warunkiem koniecznym do tego, aby mapa mogła zostać wykorzystana jako podkład do projektu zagospodarowania terenu oraz została zaakceptowana przez organy administracji architektoniczno-budowlanej.
Przyjęcie mapy do państwowego zasobu geodezyjnego i kartograficznego
Jednym z kluczowych elementów formalnych mapy do celów projektowych jest jej przyjęcie do państwowego zasobu geodezyjnego i kartograficznego.
Oznacza to, że opracowanie zostało:
- wykonane w oparciu o zgłoszone prace geodezyjne
- zweryfikowane przez właściwy organ
- uznane za zgodne z obowiązującymi przepisami i standardami technicznymi
Dopiero mapa przyjęta do zasobu uzyskuje status dokumentu urzędowego, który może być wykorzystywany w dalszych procedurach projektowych i administracyjnych. Mapy nieprzyjęte do zasobu, nawet jeśli zawierają aktualne pomiary, nie spełniają wymogów formalnych i mogą zostać zakwestionowane na etapie oceny dokumentacji.
Klauzule, oznaczenia i elementy formalne mapy
Mapa do celów projektowych powinna zawierać zestaw elementów formalnych, które umożliwiają jej jednoznaczną identyfikację oraz potwierdzają jej status prawny.
Do najważniejszych z nich należą m.in.:
- dane identyfikujące wykonawcę opracowania (geodetę)
- oznaczenie zgłoszenia prac geodezyjnych
- informacja o przyjęciu mapy do zasobu
- oznaczenie obszaru opracowania
- data sporządzenia oraz wersja opracowania
Elementy te nie pełnią wyłącznie funkcji informacyjnej. Stanowią one podstawę do oceny, czy mapa została sporządzona zgodnie z procedurami oraz czy może być wykorzystana jako część dokumentacji projektowej w rozumieniu przepisów prawa.
Znaczenie weryfikacji urzędowej dla wiarygodności mapy
Etap weryfikacji mapy przez organ prowadzący zasób pełni funkcję kontroli jakości i zgodności opracowania.
W jego trakcie sprawdzane są m.in.:
- kompletność treści mapy
- zgodność z danymi zasobowymi
- spełnienie standardów technicznych
- poprawność formalna dokumentacji
Weryfikacja ta ma charakter niezależny od inwestora i geodety. Jej celem nie jest utrudnianie procesu inwestycyjnego, lecz zapewnienie, że mapa stanowi wiarygodną i jednolitą podstawę do dalszych działań projektowych oraz administracyjnych.
Skutki braku spełnienia wymogów formalnych
Brak spełnienia wymogów formalnych mapy do celów projektowych może prowadzić do szeregu konsekwencji na dalszym etapie inwestycji.
Najczęściej są to:
- zakwestionowanie mapy przez projektanta
- konieczność uzupełnienia lub ponownego wykonania opracowania
- opóźnienia w procedurach administracyjnych
- wstrzymanie postępowania o pozwolenie na budowę lub zgłoszenie robót
W praktyce oznacza to, że nawet mapa poprawna merytorycznie, lecz niespełniająca wymogów formalnych, nie spełnia swojej roli w procesie inwestycyjnym. Dlatego tak istotne jest, aby już na etapie jej opracowania zadbać zarówno o zakres treści, jak i o formalne zakończenie całej procedury.
Forma przekazania mapy do celów projektowych – papier, PDF, DWG/DXF i praktyczne wybory
Mapa do celów projektowych może być przekazywana w różnych formach, jednak nie każda z nich pełni tę samą funkcję i nie każda jest przeznaczona dla tego samego odbiorcy. W praktyce forma przekazania mapy powinna być dostosowana zarówno do wymagań projektanta, jak i do potrzeb formalnych związanych z dalszym etapem inwestycji.
Najczęściej spotykane formy przekazania mapy do celów projektowych to:
- postać analogowa (papierowa)
- postać cyfrowa w formacie rastrowym (PDF)
- postać cyfrowa w formacie wektorowym (DWG, DXF)
Każda z nich pełni inną rolę i znajduje zastosowanie na innym etapie procesu projektowego.
Mapa w wersji papierowej – znaczenie formalne i archiwalne
Mapa do celów projektowych w formie papierowej pełni przede wszystkim funkcję dokumentu formalnego, który może być:
- dołączany do dokumentacji projektowej
- wykorzystywany w postępowaniach administracyjnych
- archiwizowany jako część dokumentacji inwestycji
Wersja papierowa zawiera wymagane oznaczenia, klauzule oraz informacje potwierdzające jej przyjęcie do państwowego zasobu geodezyjnego. Z tego względu bywa nadal niezbędna w sytuacjach, w których organy administracyjne wymagają dokumentów w formie tradycyjnej.
Format PDF – czytelność i wygoda pracy
Mapa przekazana w formacie PDF jest najczęściej wykorzystywana jako materiał poglądowy i roboczy. Umożliwia szybkie zapoznanie się z treścią mapy, jej udostępnienie innym uczestnikom procesu inwestycyjnego oraz wygodne przeglądanie na różnych urządzeniach.
Należy jednak pamiętać, że PDF:
- nie pozwala na bezpośrednią edycję danych
- nie zawsze umożliwia precyzyjne wykorzystanie mapy w środowisku projektowym
- pełni raczej funkcję pomocniczą niż bazową
Formaty DWG/DXF – podstawa pracy projektanta
Dla projektantów i architektów kluczowe znaczenie ma mapa do celów projektowych przekazana w formacie wektorowym, takim jak DWG lub DXF.
To właśnie ta forma:
- umożliwia bezpośrednią pracę w programach projektowych
- pozwala na precyzyjne sytuowanie projektowanych obiektów
- stanowi podstawę do sporządzenia projektu zagospodarowania terenu
W praktyce to format DWG/DXF jest najczęściej wykorzystywanym podkładem projektowym, a jego poprawność i kompletność mają bezpośredni wpływ na jakość i tempo prac projektowych.
Co powinien otrzymać inwestor, a co projektant
Choć mapa do celów projektowych jest jednym opracowaniem, jej odbiorcy mają różne potrzeby.
W typowej sytuacji:
- inwestor otrzymuje mapę w formie umożliwiającej zapoznanie się z jej treścią i wykorzystanie w dokumentacji formalnej
- projektant otrzymuje mapę w formacie umożliwiającym dalszą pracę projektową
Dlatego już na etapie zlecania prac warto ustalić:
- w jakich formatach mapa ma zostać przekazana
- kto będzie jej głównym użytkownikiem
- jakie wymagania stawia projektant lub organ administracyjny
Takie ustalenia pozwalają uniknąć konieczności późniejszych uzupełnień lub konwersji danych.
Procedura wykonania mapy do celów projektowych
Proces wykonania mapy do celów projektowych jest sekwencją powiązanych ze sobą działań formalnych, terenowych i kameralnych. Choć z perspektywy inwestora często sprowadza się on do „zlecenia usługi i odbioru mapy”, w rzeczywistości obejmuje kilka odrębnych faz, z których każda pełni inną funkcję i podlega odrębnym wymaganiom.
Zrozumienie struktury tego procesu pozwala lepiej ocenić:
- dlaczego wykonanie mapy wymaga określonego czasu
- na których etapach mogą pojawić się opóźnienia
- jakie elementy pozostają poza bezpośrednią kontrolą inwestora
Etap formalny – włączenie prac do systemu urzędowego
Procedura wykonania mapy do celów projektowych rozpoczyna się od działań formalnych, które umożliwiają legalne przeprowadzenie pomiarów i późniejsze wykorzystanie mapy w procesie projektowym. Etap ten obejmuje m.in. zgłoszenie prac geodezyjnych oraz pozyskanie danych z państwowego zasobu geodezyjnego i kartograficznego.
Choć etap formalny nie wiąże się bezpośrednio z pracami w terenie, ma on kluczowe znaczenie dla:
- zakresu opracowania mapy
- doboru danych referencyjnych
- późniejszej weryfikacji wyników prac
W praktyce to właśnie na tym etapie identyfikowane są potencjalne braki lub nieaktualności danych archiwalnych, które mogą wpłynąć na dalszy przebieg procesu.
Etap terenowy – weryfikacja stanu faktycznego
Etap terenowy polega na wykonaniu aktualnych pomiarów geodezyjnych, których celem jest odwzorowanie rzeczywistego zagospodarowania terenu. Pomiary te stanowią uzupełnienie i weryfikację danych pochodzących z zasobu oraz pozwalają na ujawnienie zmian, które nie zostały wcześniej odnotowane w dokumentacji urzędowej.
Na tym etapie:
- potwierdzany jest przebieg elementów widocznych w terenie
- identyfikowane są rozbieżności pomiędzy stanem faktycznym a danymi archiwalnymi
- gromadzone są dane niezbędne do opracowania mapy zgodnej z aktualnym stanem terenu
Jakość i kompletność pomiarów terenowych mają bezpośredni wpływ na wiarygodność całej mapy oraz na możliwość jej późniejszego wykorzystania w projektowaniu.
Etap kameralny – opracowanie i analiza danych
Po zakończeniu prac terenowych następuje etap kameralny, który obejmuje opracowanie zebranych danych w biurze.
To właśnie na tym etapie:
- dane pomiarowe są analizowane i porządkowane
- następuje ich integracja z informacjami pochodzącymi z zasobu
- tworzona jest mapa do celów projektowych w wymaganej formie i treści
Etap kameralny nie polega wyłącznie na „rysowaniu mapy”. Jest to proces analityczny, w ramach którego geodeta odpowiada za spójność, kompletność i zgodność opracowania z obowiązującymi przepisami oraz standardami technicznymi.
Weryfikacja i przyjęcie do zasobu – moment nadania mapie statusu oficjalnego
Ostatnim elementem procedury jest weryfikacja opracowania przez właściwy organ oraz jego przyjęcie do państwowego zasobu geodezyjnego i kartograficznego.
Dopiero po zakończeniu tego etapu mapa:
- uzyskuje status oficjalnego dokumentu
- może być wykorzystana w dokumentacji projektowej
- jest akceptowana w dalszych procedurach administracyjnych
Etap weryfikacji ma charakter niezależny od inwestora i geodety, co oznacza, że jego czas trwania może się różnić w zależności od lokalnych uwarunkowań organizacyjnych.
Powiązane artykuły:
Role i odpowiedzialność stron w procesie opracowania mapy
Proces opracowania mapy do celów projektowych jest działaniem wieloetapowym, w które zaangażowanych jest kilka stron, z których każda pełni odrębną rolę i ponosi określoną odpowiedzialność. Prawidłowe zrozumienie tych ról ma kluczowe znaczenie dla sprawnego przebiegu inwestycji oraz dla uniknięcia błędnych oczekiwań co do zakresu obowiązków poszczególnych uczestników procesu.
Mapa do celów projektowych nie powstaje w oderwaniu od otoczenia instytucjonalnego i projektowego. Jest efektem współdziałania inwestora, geodety, projektanta oraz organów administracji publicznej, przy czym odpowiedzialność każdej ze stron dotyczy innego etapu oraz innego zakresu działań.
Rola inwestora – inicjowanie procesu i określenie celu opracowania
Inwestor jest podmiotem inicjującym wykonanie mapy do celów projektowych. Jego rola nie polega na technicznym przygotowaniu opracowania, lecz na zapewnieniu warunków organizacyjnych umożliwiających jego prawidłowe wykonanie.
Do podstawowych obowiązków inwestora należy w szczególności:
- określenie celu, dla którego mapa ma zostać sporządzona
- wskazanie lokalizacji i zakresu planowanej inwestycji
- terminowe zlecenie wykonania mapy na odpowiednim etapie procesu inwestycyjnego
- przekazanie geodecie dostępnych informacji dotyczących nieruchomości, jeśli takimi dysponuje
Inwestor nie ponosi odpowiedzialności za treść techniczną mapy ani za jej zgodność ze standardami geodezyjnymi, jednak błędne lub niepełne określenie celu inwestycji może skutkować koniecznością rozszerzenia zakresu opracowania lub wykonania nowej mapy.
Rola geodety – odpowiedzialność techniczna i formalna
Geodeta pełni kluczową rolę w procesie opracowania mapy do celów projektowych i ponosi odpowiedzialność zarówno za jej poprawność merytoryczną, jak i formalną. To on odpowiada za wykonanie wszystkich czynności zgodnie z obowiązującymi przepisami prawa, standardami technicznymi oraz zasadami wiedzy geodezyjnej.
Do obowiązków geodety należy m.in.:
- zgłoszenie prac geodezyjnych do właściwego ośrodka dokumentacji
- pozyskanie i analiza danych z państwowego zasobu geodezyjnego i kartograficznego
- wykonanie aktualnych pomiarów terenowych
- opracowanie mapy w wymaganej treści i formie
- przygotowanie dokumentacji do weryfikacji i przyjęcia do zasobu
Geodeta odpowiada za spójność danych terenowych i zasobowych oraz za to, aby mapa mogła zostać wykorzystana jako oficjalny dokument w procesie projektowym i administracyjnym. Odpowiedzialność ta ma charakter zawodowy i podlega regulacjom wynikającym z przepisów o uprawnieniach geodezyjnych.
Rola projektanta – wykorzystanie mapy w procesie projektowym
Projektant (architekt lub projektant branżowy) jest odbiorcą mapy do celów projektowych i wykorzystuje ją jako podstawę do sporządzenia projektu zagospodarowania terenu oraz dalszej dokumentacji projektowej.
Rola projektanta polega na:
- analizie treści mapy pod kątem potrzeb projektowych
- sytuowaniu projektowanych obiektów i infrastruktury w oparciu o dane zawarte na mapie
- identyfikacji potencjalnych kolizji lub ograniczeń wynikających z zagospodarowania terenu
- zgłaszaniu ewentualnych uwag dotyczących zakresu lub formy przekazanych danych
Projektant nie odpowiada za poprawność geodezyjną mapy, jednak jego współpraca z geodetą na wczesnym etapie pozwala dostosować zakres opracowania do realnych potrzeb projektu i ograniczyć ryzyko późniejszych korekt.
Rola organów administracji – kontrola i weryfikacja formalna
Organy administracji publicznej pełnią w procesie opracowania mapy do celów projektowych rolę kontrolną. Ich zadaniem nie jest tworzenie mapy, lecz weryfikacja jej zgodności z obowiązującymi przepisami oraz przyjęcie opracowania do państwowego zasobu geodezyjnego i kartograficznego.
W dalszym etapie procesu inwestycyjnego organy administracji architektoniczno-budowlanej oceniają mapę jako element dokumentacji projektowej, w szczególności pod kątem:
- kompletności opracowania
- aktualności danych
- zgodności z wymaganiami formalnymi
Negatywna ocena mapy na tym etapie nie dotyczy jej wartości projektowej, lecz niespełnienia wymogów formalnych, co może skutkować koniecznością uzupełnienia dokumentacji.
Współzależność ról i znaczenie komunikacji
Proces opracowania mapy do celów projektowych wymaga współdziałania wszystkich zaangażowanych stron. Brak komunikacji lub błędne założenia co do zakresu odpowiedzialności mogą prowadzić do opóźnień, nieporozumień oraz konieczności powtarzania części procedur.
Najczęściej problemy wynikają z:
- zbyt późnego zlecenia mapy w stosunku do harmonogramu inwestycji
- braku ustaleń pomiędzy inwestorem a projektantem przed rozpoczęciem prac geodezyjnych
- niedoszacowania zakresu opracowania na etapie zlecenia
Świadome określenie ról i odpowiedzialności na początku procesu pozwala traktować mapę do celów projektowych nie jako formalny obowiązek, lecz jako narzędzie porządkujące i zabezpieczające cały proces inwestycyjny.
Co przygotować przed zleceniem mapy do celów projektowych – lista kontrolna inwestora
Zlecenie wykonania mapy do celów projektowych nie wymaga od inwestora specjalistycznej wiedzy geodezyjnej, jednak odpowiednie przygotowanie na tym etapie pozwala usprawnić cały proces, ograniczyć ryzyko nieporozumień oraz uniknąć niepotrzebnych opóźnień.
Poniższa lista ma charakter praktycznej „checklisty„, która porządkuje najważniejsze kwestie, jakie warto przemyśleć i ustalić jeszcze przed rozpoczęciem prac.
Podstawowe informacje o działce i planowanej inwestycji
Przed zleceniem wykonania mapy do celów projektowych inwestor powinien posiadać lub być w stanie wskazać:
- numer lub numery działek ewidencyjnych objętych inwestycją
- lokalizację nieruchomości (obręb, jednostka ewidencyjna)
- orientacyjny zakres planowanej inwestycji (rodzaj obiektu, skala)
- informację, czy inwestycja obejmuje również przyłącza lub elementy infrastruktury
Dane te pozwalają geodecie prawidłowo określić zakres opracowania mapy oraz uniknąć sytuacji, w której konieczne będzie jej późniejsze rozszerzanie lub uzupełnianie.
Dokumenty i materiały, które warto mieć do dyspozycji
Choć większość danych formalnych geodeta pozyskuje samodzielnie z państwowego zasobu, w praktyce pomocne mogą być:
- wypisy lub wyrysy z ewidencji gruntów (jeśli inwestor nimi dysponuje)
- decyzje administracyjne dotyczące nieruchomości
- wcześniejsza dokumentacja projektowa lub geodezyjna
- informacje o istniejących lub planowanych przyłączach
Posiadanie takich materiałów nie jest obowiązkowe, jednak może ułatwić analizę stanu nieruchomości i przyspieszyć przygotowanie opracowania.
Ustalenia z projektantem przed zleceniem mapy
Jednym z najczęściej pomijanych elementów przygotowania jest kontakt z projektantem jeszcze przed zleceniem prac geodezyjnych.
W praktyce warto ustalić:
- w jakim formacie mapa będzie potrzebna do dalszych prac projektowych
- jaki obszar powinien zostać objęty opracowaniem
- czy projektant ma szczególne wymagania dotyczące treści mapy
Takie ustalenia pozwalają uniknąć sytuacji, w której mapa – choć poprawna formalnie – nie spełnia w pełni potrzeb projektowych.
Najczęstsze błędy popełniane na etapie zlecania prac
Na etapie zlecania mapy do celów projektowych najczęściej pojawiają się błędy polegające na:
- niedookreśleniu zakresu inwestycji
- pomijaniu planowanych przyłączy lub elementów towarzyszących
- zakładaniu, że „stara mapa wystarczy” bez analizy jej aktualności
- odkładaniu zlecenia mapy na zbyt późny etap procesu inwestycyjnego
Świadome przygotowanie się do zlecenia prac pozwala ograniczyć te ryzyka i zapewnia płynne przejście do kolejnych etapów inwestycji.
Dowiedz się więcej
Ile trwa wykonanie mapy do celów projektowych – od czego realnie zależą terminy
Czas wykonania mapy do celów projektowych nie jest wartością stałą ani z góry określoną jednym terminem. W praktyce zależy on od kombinacji czynników technicznych, formalnych i organizacyjnych, z których część pozostaje poza bezpośrednim wpływem inwestora.
Zrozumienie tych zależności pozwala realistycznie ocenić harmonogram inwestycji oraz uniknąć błędnego założenia, że mapę można wykonać „od ręki”, niezależnie od warunków.
Czynniki techniczne wpływające na czas realizacji
Do najważniejszych czynników technicznych należą:
- stopień skomplikowania zagospodarowania terenu
- ilość i rodzaj istniejącej infrastruktury technicznej
- ukształtowanie terenu i warunki terenowe
- wielkość obszaru objętego opracowaniem
Im bardziej złożony teren i im więcej elementów wymaga pomiaru oraz analizy, tym większy nakład pracy terenowej i kameralnej jest konieczny, co bezpośrednio przekłada się na czas realizacji mapy.
Dostępność i jakość danych archiwalnych
Istotnym elementem wpływającym na czas wykonania mapy jest również kompletność i aktualność danych zgromadzonych w państwowym zasobie geodezyjnym i kartograficznym.
W sytuacji, gdy:
- dane są niekompletne
- występują rozbieżności między materiałami archiwalnymi a stanem faktycznym
- konieczne jest wyjaśnienie niezgodności
- proces opracowania mapy ulega wydłużeniu ze względu na dodatkowe analizy i czynności formalne
Procedury administracyjne i etap weryfikacji
Czas realizacji mapy do celów projektowych obejmuje również etap weryfikacji opracowania przez właściwy organ i jego przyjęcia do państwowego zasobu.
Etap ten:
- ma charakter niezależny od geodety i inwestora
- może różnić się czasowo w zależności od lokalnych uwarunkowań organizacyjnych
- stanowi niezbędny element nadania mapie statusu oficjalnego dokumentu
W praktyce jest to etap, którego nie da się całkowicie pominąć ani znacząco przyspieszyć bez naruszenia obowiązujących procedur.
Realistyczne ramy czasowe – czego można się spodziewać
W typowych warunkach wykonanie mapy do celów projektowych trwa od kilku do kilkunastu dni roboczych, licząc od momentu rozpoczęcia prac geodezyjnych do przekazania gotowego opracowania.
Należy jednak pamiętać, że:
- krótszy termin nie zawsze oznacza lepsze przygotowanie mapy
- nadmierne skracanie procesu zwiększa ryzyko błędów i konieczności poprawek
- dobrze zaplanowany harmonogram pozwala uniknąć przestojów na dalszym etapie inwestycji
Od czego zależy cena mapy do celów projektowych
Cena mapy do celów projektowych nie jest ustalana w sposób ryczałtowy ani jednakowy dla wszystkich inwestycji. Wynika ona z zakresu prac geodezyjnych, stopnia ich złożoności oraz warunków, w jakich opracowanie musi zostać wykonane. Każda mapa jest przygotowywana indywidualnie, w oparciu o konkretne uwarunkowania danej nieruchomości i planowanej inwestycji.
Z tego względu porównywanie cen map wyłącznie na podstawie powierzchni działki lub lokalizacji często prowadzi do błędnych wniosków.
Wielkość i charakter terenu objętego opracowaniem
Jednym z podstawowych czynników wpływających na cenę jest zakres obszaru, który musi zostać objęty mapą do celów projektowych. Nie zawsze jest to wyłącznie powierzchnia działki inwestora – w wielu przypadkach opracowanie obejmuje również tereny sąsiednie.
Na koszt wpływa m.in.:
- powierzchnia opracowania
- liczba elementów wymagających pomiaru
- stopień zagospodarowania terenu
Im większy i bardziej złożony obszar, tym większy nakład pracy terenowej i kameralnej.
Stopień uzbrojenia terenu i złożoność infrastruktury
Istotnym czynnikiem kosztotwórczym jest również ilość i rodzaj infrastruktury technicznej znajdującej się na terenie inwestycji oraz w jej bezpośrednim otoczeniu.
Każda sieć uzbrojenia terenu:
- wymaga identyfikacji
- musi zostać prawidłowo odwzorowana na mapie
- często wymaga dodatkowych analiz danych archiwalnych
Tereny silnie uzbrojone lub zurbanizowane generują większy zakres prac niż działki niezabudowane o prostym charakterze.
Dostępność i jakość danych archiwalnych
Cena mapy do celów projektowych zależy również od tego, w jakim stopniu można wykorzystać istniejące dane zgromadzone w państwowym zasobie geodezyjnym i kartograficznym.
W przypadku, gdy:
- dane są kompletne i aktualne
- nie występują rozbieżności
- nie ma potrzeby wykonywania dodatkowych pomiarów
Zakres prac może być mniejszy. Natomiast braki lub niezgodności w dokumentacji archiwalnej skutkują koniecznością wykonania szerszych prac pomiarowych i analitycznych, co wpływa na końcową cenę usługi.
Zakres opracowania i wymagania projektowe
Cena mapy jest również uzależniona od konkretnego przeznaczenia opracowania oraz wymagań stawianych przez projektanta lub organy administracyjne.
W praktyce znaczenie mają m.in.:
- wymagany poziom szczegółowości
- forma przekazania mapy
- konieczność uwzględnienia dodatkowych elementów
Im bardziej rozbudowane i precyzyjne wymagania, tym większy nakład pracy niezbędny do przygotowania mapy spełniającej wszystkie oczekiwania.
Dlaczego cena nie powinna być jedynym kryterium wyboru?
Mapa do celów projektowych jest dokumentem, który stanowi fundament dalszych prac projektowych i formalnych. Próba wyboru wykonawcy wyłącznie na podstawie najniższej ceny często prowadzi do:
- konieczności poprawek lub uzupełnień
- opóźnień w procesie projektowym
- dodatkowych kosztów na późniejszych etapach inwestycji
Z tego względu cena mapy do celów projektowych powinna być rozpatrywana w kontekście zakresu, jakości i odpowiedzialności, a nie jako samodzielny wyznacznik wartości usługi.
Chcesz mieć pewność, że Twoja mapa będzie bezbłędna? Wybierz odpowiednią usługę w naszym sklepie i zleć nam pracę bez zbędnych formalności.
Najczęstsze problemy i sytuacje sporne przy mapach do celów projektowych
Mapa do celów projektowych, mimo że jest opracowaniem technicznym o jasno określonych zasadach wykonania, bardzo często staje się miejscem, w którym ujawniają się wcześniejsze zaniedbania, nieścisłości lub błędy systemowe. W praktyce problemy te rzadko wynikają z samego procesu pomiarowego – znacznie częściej są konsekwencją nieaktualnych danych, zmian w terenie lub niejednoznacznego stanu prawnego nieruchomości.
Ich rozpoznanie na etapie wykonywania mapy ma kluczowe znaczenie, ponieważ pozwala uniknąć znacznie poważniejszych konsekwencji na dalszych etapach inwestycji.
Rozbieżności między stanem faktycznym w terenie a danymi zasobowymi
Jednym z najczęściej spotykanych problemów są różnice pomiędzy:
- tym, co znajduje się faktycznie w terenie
- a tym, co wynika z danych zgromadzonych w państwowym zasobie geodezyjnym
Mogą one dotyczyć m.in.:
- przebiegu infrastruktury technicznej
- lokalizacji obiektów budowlanych
- elementów zagospodarowania terenu
Takie rozbieżności wymagają każdorazowo analizy i wyjaśnienia, a w niektórych przypadkach również podjęcia dodatkowych czynności formalnych. Ich pominięcie prowadzi do sytuacji, w której mapa nie oddaje rzeczywistego stanu terenu i nie może zostać prawidłowo wykorzystana w projektowaniu.
Nieuregulowany lub niejednoznaczny przebieg granic działki
Kolejną grupą problemów są kwestie związane z przebiegiem granic nieruchomości. W praktyce zdarzają się sytuacje, w których:
- granice widoczne w terenie nie odpowiadają danym ewidencyjnym
- znaki graniczne są zniszczone lub przesunięte
- brak jest jednoznacznych danych potwierdzających ich przebieg
W takich przypadkach wykonanie mapy do celów projektowych może ujawnić konieczność przeprowadzenia dodatkowych procedur geodezyjnych, zanim możliwe będzie bezpieczne zaprojektowanie inwestycji.
Kolizje projektowe ujawniane na etapie mapy
Mapa do celów projektowych bardzo często pełni funkcję narzędzia diagnostycznego, które pozwala wykryć potencjalne kolizje jeszcze przed rozpoczęciem projektowania.
Mogą one dotyczyć m.in.:
- planowanej lokalizacji obiektu względem istniejących sieci
- niezgodności z obowiązującymi liniami zabudowy
- ograniczeń wynikających z ukształtowania terenu
Wczesne ujawnienie takich problemów pozwala wprowadzić zmiany projektowe na etapie koncepcji, zamiast na etapie realizacji inwestycji.
Próby wykorzystania nieaktualnej lub niepełnej mapy
Jednym z częstszych źródeł problemów jest próba wykorzystania mapy, która:
- nie odzwierciedla aktualnego stanu terenu
- nie została przyjęta do państwowego zasobu
- została wykonana dla innego celu niż aktualna inwestycja
Takie działania prowadzą najczęściej do konieczności:
- wykonania nowej mapy
- poprawy dokumentacji projektowej
- powtórzenia części procedur administracyjnych
W praktyce oznacza to stratę czasu i środków, zamiast realnych oszczędności.
Mapa do celów projektowych w Trójmieście i okolicach – uwarunkowania lokalne
Wykonywanie map do celów projektowych na terenie Trójmiasta i jego bezpośredniego zaplecza wiąże się z określonymi uwarunkowaniami lokalnymi, które mają wpływ zarówno na zakres opracowania, jak i na organizację całego procesu. Dotyczy to w szczególności obszarów o intensywnej zabudowie, zróżnicowanym ukształtowaniu terenu oraz rozbudowanej infrastrukturze technicznej.
Charakterystyka terenów zurbanizowanych
Na obszarach takich jak Gdańsk, Gdynia czy Sopot mapy do celów projektowych często obejmują:
- gęstą sieć uzbrojenia podziemnego
- złożone relacje pomiędzy istniejącą zabudową a planowaną inwestycją
- ograniczenia wynikające z układu komunikacyjnego i dostępu do drogi publicznej
W takich warunkach szczególnego znaczenia nabiera dokładność i kompletność danych, ponieważ nawet niewielkie nieścisłości mogą prowadzić do kolizji projektowych lub konieczności zmian koncepcji zagospodarowania terenu.
Specyfika terenów podmiejskich i miejscowości satelitarnych
Na terenach takich jak Chwaszczyno, Kartuzy, Żukowo, Tczew czy Pruszcz Gdański częściej spotyka się sytuacje, w których:
- zagospodarowanie terenu dynamicznie się zmienia
- dane archiwalne nie zawsze nadążają za rzeczywistym stanem
- występują rozbieżności w zakresie przebiegu infrastruktury lub granic nieruchomości
W takich przypadkach mapa do celów projektowych pełni szczególnie ważną rolę porządkującą stan faktyczny, stanowiąc solidną podstawę do dalszych prac projektowych.
Znaczenie znajomości lokalnych procedur i praktyki
Choć przepisy prawa obowiązują na terenie całego kraju, praktyka ich stosowania może różnić się w zależności od lokalnych uwarunkowań organizacyjnych. Znajomość:
- lokalnych procedur weryfikacyjnych
- specyfiki pracy ośrodków dokumentacji
- najczęściej pojawiających się problemów formalnych
- pozwala sprawniej przeprowadzić proces wykonania mapy i ograniczyć ryzyko przestojów administracyjnych
Najczęstsze pytania (FAQ) dotyczące mapy do celów projektowych
Poniżej zebrano najczęściej pojawiające się pytania związane z mapą do celów projektowych. Odpowiedzi mają charakter syntetyczny i precyzyjny, tak aby stanowiły uzupełnienie wcześniejszych części kompendium, a nie ich powtórzenie.
Czy mapa do celów projektowych jest tym samym co mapa zasadnicza?
Nie. Mapa zasadnicza jest mapą urzędową o charakterze ogólnym, natomiast mapa do celów projektowych jest opracowaniem specjalistycznym, wykonywanym na potrzeby konkretnej inwestycji, z wykorzystaniem aktualnych pomiarów terenowych. Mapa zasadnicza może stanowić punkt odniesienia, ale nie zastępuje mapy do celów projektowych.
Czy mapa do celów projektowych musi być wykonana przez uprawnionego geodetę?
Tak. Mapa do celów projektowych jest opracowaniem geodezyjnym, które musi być wykonane przez osobę posiadającą odpowiednie uprawnienia zawodowe oraz podlega procedurze zgłoszenia i weryfikacji w państwowym zasobie geodezyjnym i kartograficznym.
Czy można rozpocząć projektowanie bez gotowej mapy do celów projektowych?
W praktyce możliwe jest przygotowanie wstępnych koncepcji projektowych bez mapy, jednak projekt zagospodarowania terenu wymaga już oparcia się na aktualnej mapie do celów projektowych. Brak mapy na tym etapie prowadzi do ryzyka późniejszych zmian i korekt projektu.
Czy jedna mapa może być wykorzystana do kilku inwestycji?
Mapa do celów projektowych jest wykonywana dla określonego celu i zakresu inwestycji. Jej wykorzystanie przy innej inwestycji lub po istotnych zmianach zakresu prac wymaga każdorazowo oceny aktualności i przydatności mapy. W wielu przypadkach konieczne jest wykonanie nowego opracowania.
Czy mapa do celów projektowych obejmuje przyłącza?
Mapa do celów projektowych może obejmować planowane przyłącza, o ile zostały one uwzględnione w zakresie opracowania. Właśnie dlatego tak istotne jest określenie pełnego zakresu inwestycji już na etapie zlecania prac geodezyjnych.
Czy mapa do celów projektowych jest potrzebna przy inwestycjach OZE?
Tak, w przypadku inwestycji OZE mapa do celów projektowych jest standardowym elementem dokumentacji projektowej. Zakres opracowania może być wówczas szerszy i dostosowany do specyfiki instalacji oraz wymagań formalnych.
Co zrobić, jeśli projektant zgłasza uwagi do gotowej mapy?
Uwagi projektanta do mapy powinny zostać przeanalizowane przez geodetę, który ją wykonał. W wielu przypadkach dotyczą one doprecyzowania zakresu lub formy przekazania danych, a nie błędów merytorycznych. Właściwa komunikacja na tym etapie pozwala uniknąć nieporozumień.
Czy urząd może zakwestionować mapę do celów projektowych?
Tak. Jeżeli mapa nie spełnia wymagań formalnych, nie została przyjęta do zasobu lub nie odzwierciedla aktualnego stanu terenu, organ administracyjny może zakwestionować jej wykorzystanie w dokumentacji projektowej.
Podsumowanie i dalsze kroki po uzyskaniu mapy do celów projektowych
Mapa do celów projektowych jest jednym z kluczowych dokumentów inicjujących proces inwestycyjny. Jej rola nie ogranicza się wyłącznie do spełnienia wymogów formalnych – stanowi ona rzeczywistą podstawę do podejmowania decyzji projektowych, technicznych i administracyjnych.
Prawidłowo wykonana mapa:
- porządkuje stan faktyczny i prawny terenu
- umożliwia bezpieczne i jednoznaczne zaprojektowanie inwestycji
- ogranicza ryzyko kolizji, poprawek i opóźnień
- usprawnia dalsze etapy procedur administracyjnych
Po uzyskaniu mapy do celów projektowych kolejnymi krokami w procesie inwestycyjnym są zazwyczaj:
- przekazanie mapy projektantowi lub architektowi
- opracowanie projektu zagospodarowania terenu
- przygotowanie kompletnej dokumentacji projektowej
- przejście do procedur związanych z pozwoleniem na budowę lub zgłoszeniem robót
Warto podkreślić, że jakość mapy do celów projektowych ma bezpośredni wpływ na sprawność całego procesu inwestycyjnego. Dlatego decyzja o jej wykonaniu, zakresie opracowania oraz wyborze wykonawcy powinna być podejmowana świadomie, z uwzględnieniem zarówno wymagań formalnych, jak i praktycznych potrzeb projektu.
Kompleksowe podejście do tematu mapy do celów projektowych już na początku inwestycji pozwala uniknąć problemów na dalszych etapach oraz stworzyć solidne fundamenty dla prawidłowej realizacji przedsięwzięcia.
