Mapa do celów projektowych jest jednym z najważniejszych dokumentów przygotowujących inwestycję budowlaną. Na jej podstawie architekt opracowuje projekt zagospodarowania działki, a inwestor rozpoczyna kolejne etapy procedury budowlanej.
Choć wykonanie mapy do celów projektowych jest procesem technicznym o jasno określonych zasadach, w praktyce bardzo często to właśnie na tym etapie ujawniają się różnego rodzaju problemy związane z nieruchomością. Mogą one wynikać z nieaktualnych danych, zmian w zagospodarowaniu terenu, a także z niejednoznacznego stanu prawnego działki.
Wczesne wykrycie takich sytuacji jest niezwykle ważne. Pozwala bowiem uniknąć znacznie poważniejszych komplikacji na etapie projektowania lub realizacji inwestycji.
Rozbieżności między stanem terenu a danymi w zasobie geodezyjnym
Jednym z najczęściej spotykanych problemów są różnice pomiędzy rzeczywistym stanem zagospodarowania terenu a danymi zgromadzonymi w państwowym zasobie geodezyjnym.
Państwowe bazy danych zawierają ogromną ilość informacji o obiektach i infrastrukturze, jednak część z tych danych może być nieaktualna lub niepełna. Dotyczy to szczególnie terenów, na których w ostatnich latach intensywnie rozwijała się zabudowa.
Rozbieżności mogą dotyczyć między innymi:
- przebiegu infrastruktury technicznej
- lokalizacji istniejących budynków
- elementów zagospodarowania terenu, takich jak ogrodzenia czy drogi wewnętrzne

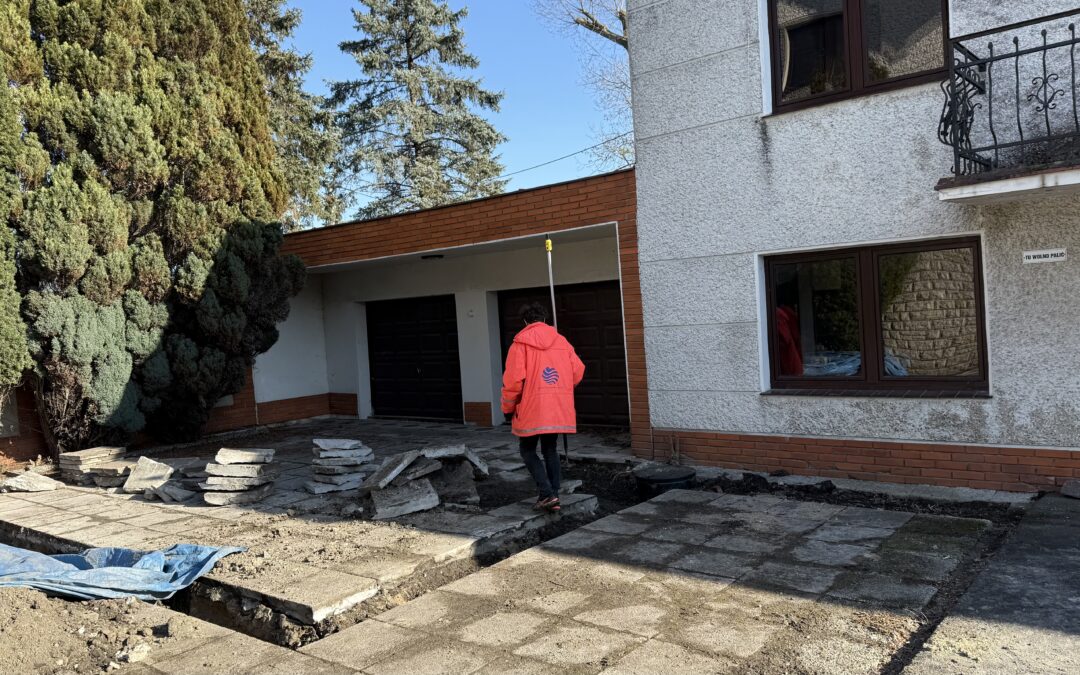

W takich przypadkach geodeta musi przeanalizować dostępne materiały oraz przeprowadzić pomiary terenowe, aby ustalić rzeczywisty stan zagospodarowania działki.
Problemy związane z przebiegiem granic działki
Kolejną grupą problemów są sytuacje związane z przebiegiem granic nieruchomości.
W praktyce zdarzają się przypadki, w których:
- granice widoczne w terenie nie odpowiadają danym ewidencyjnym
- znaki graniczne zostały zniszczone lub przesunięte
- dokumentacja geodezyjna nie pozwala jednoznacznie określić przebiegu granicy
W takich sytuacjach wykonanie mapy do celów projektowych może ujawnić konieczność przeprowadzenia dodatkowych czynności geodezyjnych, takich jak ustalenie przebiegu granic lub wznowienie znaków granicznych.
Dopiero po wyjaśnieniu tych kwestii możliwe jest bezpieczne zaprojektowanie budynku oraz określenie jego odległości od granic działki.
Kolizje projektowe ujawniane na etapie mapy
Mapa do celów projektowych bardzo często pełni funkcję narzędzia diagnostycznego, które pozwala wykryć potencjalne problemy jeszcze przed rozpoczęciem projektowania.
Na podstawie aktualnych pomiarów architekt może sprawdzić, czy planowana inwestycja nie koliduje z istniejącą infrastrukturą lub ograniczeniami wynikającymi z przepisów.
Najczęściej spotykane kolizje dotyczą:
- lokalizacji budynku względem istniejących sieci uzbrojenia terenu
- ograniczeń wynikających z obowiązujących linii zabudowy
- ukształtowania terenu utrudniającego posadowienie budynku
Wczesne wykrycie takich problemów pozwala wprowadzić zmiany projektowe na etapie koncepcji, zanim inwestycja wejdzie w fazę realizacji.
Problemy związane ze starymi mapami i układami współrzędnych
Jednym z mniej oczywistych problemów, które mogą pojawić się przy mapach do celów projektowych, są różnice wynikające z zastosowania różnych układów współrzędnych.
Starsze opracowania geodezyjne mogły być wykonane w archiwalnych układach, takich jak układ „1965”. Obecnie w Polsce stosowany jest układ współrzędnych ETRF2000 / układ 2000.
Jeżeli projekt lub starsza dokumentacja zostaną przeniesione na nową mapę bez odpowiedniego przeliczenia współrzędnych, może dojść do przesunięcia lokalizacji projektowanego obiektu nawet o kilkanaście centymetrów.
W przypadku budynków projektowanych blisko granicy działki taka różnica może prowadzić do poważnych problemów formalnych lub konieczności wprowadzenia zmian projektowych.

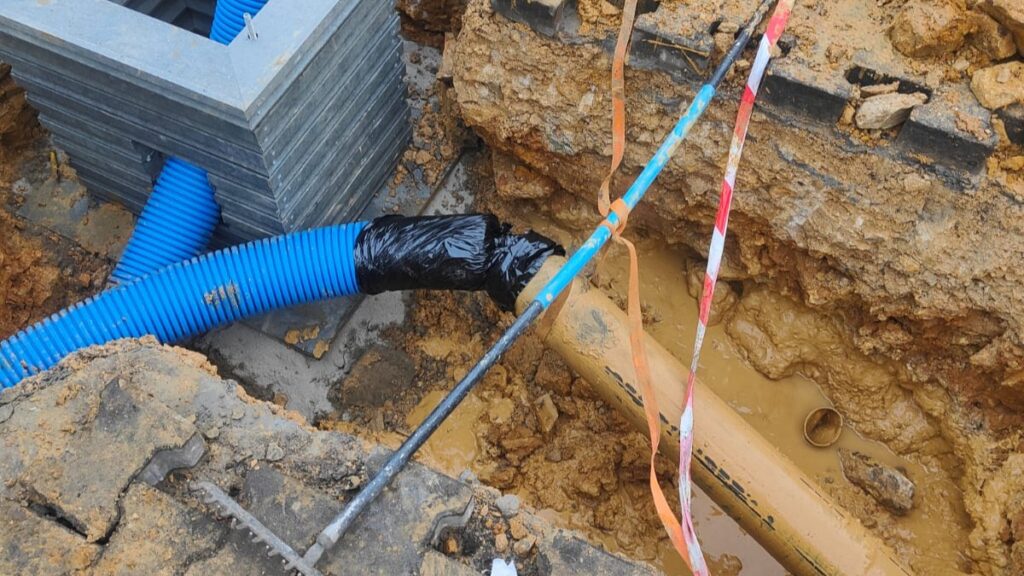

Nieujawnione sieci uzbrojenia terenu
Kolejnym problemem spotykanym w praktyce są instalacje i sieci infrastruktury technicznej, które nie zostały ujawnione w państwowych bazach danych.
Dotyczy to między innymi:
- starych przyłączy wodociągowych
- kabli energetycznych wykonanych wiele lat temu
- drenów melioracyjnych lub instalacji odwadniających
Takie elementy mogą nie występować w bazach danych, takich jak GESUT (Geodezyjna Ewidencja Sieci Uzbrojenia Terenu) lub BDOT500 (Baza Danych Obiektów Topograficznych).
Dlatego podczas wykonywania mapy geodeta przeprowadza szczegółowy wywiad terenowy, zwracając uwagę na wszelkie ślady infrastruktury – np. studzienki, włazy, słupki czy oznaczenia kabli.
Służebności i ograniczenia prawne działki
Mapa do celów projektowych nie dotyczy wyłącznie elementów technicznych. W wielu przypadkach istotne znaczenie mają również ograniczenia prawne związane z nieruchomością.
Przykładem mogą być służebności gruntowe lub służebności przesyłu ustanowione dla infrastruktury technicznej, takiej jak gazociągi czy linie energetyczne.
Jeżeli na działce przebiega sieć przesyłowa, często obowiązuje również strefa ochronna, w której nie można lokalizować zabudowy.
Brak uwzględnienia takich ograniczeń w procesie projektowym może prowadzić do sytuacji, w której projekt budowlany zostanie odrzucony przez urząd.
Wykorzystanie nieaktualnych map
Częstym źródłem problemów jest próba wykorzystania starszej dokumentacji geodezyjnej.
Mapa do celów projektowych nie posiada formalnie określonego terminu ważności, jednak w praktyce traci aktualność w momencie, gdy w terenie nastąpią zmiany.
Może to być na przykład:
- budowa nowego ogrodzenia
- powstanie nowych przyłączy
- zmiana zagospodarowania sąsiednich działek
W takich sytuacjach konieczne jest wykonanie nowej mapy lub aktualizacja istniejącej dokumentacji.
O co warto zapytać geodetę przed zleceniem mapy do celów projektowych
Przed zleceniem wykonania mapy do celów projektowych warto porozmawiać z geodetą o kilku istotnych kwestiach.
Dobrym pomysłem jest zapytanie między innymi:
- czy w ramach prac zostanie przeanalizowany przebieg granic działki
- czy mapa będzie dostępna również w formacie cyfrowym (np. DWG lub DXF) dla architekta
- czy geodeta sprawdził księgę wieczystą pod kątem służebności przesyłu
Takie pytania pozwalają upewnić się, że dokumentacja będzie kompletna i przydatna na kolejnych etapach inwestycji.
Dlaczego warto wykryć problemy na etapie mapy
Choć sytuacje sporne lub niejasności ujawnione podczas wykonywania mapy mogą wydawać się utrudnieniem, w praktyce są bardzo cenną informacją dla inwestora.
Pozwalają bowiem wykryć potencjalne problemy jeszcze zanim powstanie projekt budowlany lub rozpocznie się budowa.
Dzięki temu możliwe jest:
- uporządkowanie dokumentacji działki
- uniknięcie kolizji projektowych
- ograniczenie ryzyka sporów z sąsiadami
- sprawniejsze przeprowadzenie procedur administracyjnych
Mapa do celów projektowych jest więc nie tylko formalnym dokumentem wymaganym przy projektowaniu inwestycji. W wielu przypadkach stanowi pierwszy etap szczegółowej analizy działki i pozwala przygotować inwestycję w sposób bezpieczny oraz przemyślany.
Podsumowanie
Mapa do celów projektowych jest jednym z najważniejszych dokumentów przygotowujących inwestycję budowlaną. To właśnie na etapie jej wykonywania bardzo często ujawniają się różnego rodzaju nieścisłości dotyczące działki – od rozbieżności w danych geodezyjnych, przez problemy z granicami, aż po nieujawnione sieci uzbrojenia terenu.
Choć takie sytuacje mogą początkowo wydawać się problemem, w praktyce pozwalają one wykryć potencjalne trudności jeszcze przed rozpoczęciem projektowania lub budowy. Dzięki temu inwestor ma możliwość uporządkowania dokumentacji oraz uniknięcia znacznie poważniejszych komplikacji na dalszych etapach inwestycji.
